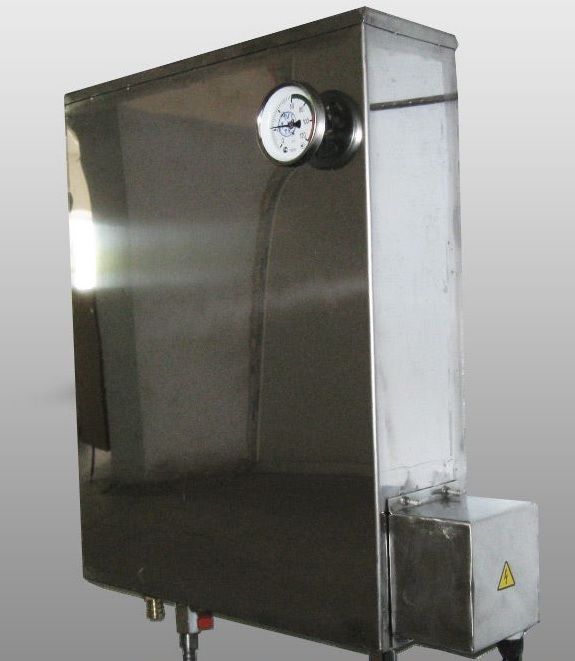

Стерилизатор для ножей СДН
- Модель: СДН
- Наличие: Есть в наличии
- Производитель: Россия
Описание
Стерилизатор для ножей «СДН-10» (6 ножей 1 муссат)
Стерилизатор для ножей «СДН-20» (12 ножей 1 муссат)
Стерилизатор для ножей СДН-20 предназначен для стерилизации (обеззараживания) ручного режущего инструмента — ножей и муссатов, на предприятиях мясоперерабатывающей, рыбоперерабатывающей промышленности, пищевых производствах где требуется производить очистку ножей от биологических и микробных загрязнений. В качестве обеззараживающей среды используется вода.
Стерилизатор изготовлен из нержавеющей стали высокого качества и состоит из следующих сборочных единиц:
Внутренняя ёмкость с вваренными коммуникационными штуцерами подачи воды и окончательного сброса, трубы перелива, штуцера крепления ТЭН с терморегулятором и штуцера защитной гильзы осевого термометра. Внутри расположены планки опорной плиты и сама плита с пазами для установки ножей и отверстиями под муссаты.
Внутренняя ёмкость с наружной стороны имеет слой фальголизированной теплоизоляции, предназначенной для предотвращения потери тепла и нагрева наружной стенки.
Штуцер подачи воды с ввёрнутым шаровым краном и переходником типа «Ерш» служит для заполнения внутренней ёмкости водой. Для подключения к системе централизованного водоснабжения необходимо использовать армированный ПВХ шланг или резиновый рукав ду-8-11 мм и обжать ленточными хомутами. Для заполнения водой ёмкости, открыть шаровой кран и дождаться заполнения до уровня переливной трубки (когда излишки воды пойдут через перелив).
Штуцер окончательного слива с расположенным на нем шаровым краном и переходником типа «Ёрш» предназначен для окончательного сброса воды при обслуживании стерилизатора.
На переходник необходимо одеть армированный ПВХ шланг или резиновый рукав ду-8-11 мм и обжать ленточными хомутами, другой конец шланга подключить к канализационной системе или свободно расположить в моечной раковине. Для сброса воды необходимо открыть шаровой кран, для визуального контроля удаления воды рекомендуется снять опорную плиту для ножей и муссатов.
Труба перелива имеет в нижней части резьбу, на которую навёрнут переходник типа «Ёрш». Перелив предназначен для удаления избытков воды при заполнении и тепловом расширении в следствии её нагрева при эксплуатации. Является ориентиром для поддержания необходимого уровня, Для подключения необходимо также использовать армированный ПВХ шланг или резиновый рукав, а для стяжке в точках подключений — ленточные хомуты.
В держатель ТЭН ввёрнут трубчатый нагревательный элемент с биметаллическим термостатом, для поддержания необходимого температурного режима.
В штуцер термометра ввёрнута защитная гильза термометра, с расположенном в ней осевым термометром. Предназначен для визуального контроля температуры при стерилизации.
Наружные стенки или кожух представляет из себя каркас, несущий основные нагрузки. Предназначен для защиты изделия от механически и термических воздействий, а также крепления к месту установки. В задней части расположен подвесной кронштейн и опорная скоба, для крепления на стену.
Технологический процесс:
Произвести монтаж стерилизатора на стену в предназначенном месте с помощью двух дюбелей и монтажных винтов не менее 8мм и длиной не менее 60мм за подвесной кронштейн. Подключить все описанные выше коммуникации. Обеспечить наличие розетки с заземляющим контактом на ток не менее 10А 220V с предохранительной крышкой.
Установить все комплектующие, открыть шаровой кран для заполнения емкости раствором или водой. После достижения необходимого уровня, закрыть кран подачи воды и удостоверится в отсутствии утечек жидкости через соединения.
Включить устройство в сеть электропитания. Контролировать температуру нагрева по термометру. При достижении температуры установить ножи и муссаты в пазы плиты для стерилизации согласно тех. процесса.
Температура поддерживается автоматически. Режим 87°С (+5). Регулировка и поддержание необходимой температуры осуществляется при помощи термостата, расположенного на корпусе ТЭН
Стерилизатор для ножей «СДН-20» (12 ножей 1 муссат)
- Габаритные размеры ДхШхВ — 478х111х503 мм
- Сухой вес — 18 кг
- Емкость — 18 л
- Количество ножей — до 12 ножей 1 муссат
- Температура стерилизации +87°С(+5),
- Поддержание температуры автоматическое, с помощью биметаллического термостата.
- Электрическая мощность — 2кВт
- Напряжение — 220 V
Стерилизатор для ножей СДН-20 предназначен для стерилизации (обеззараживания) ручного режущего инструмента — ножей и муссатов, на предприятиях мясоперерабатывающей, рыбоперерабатывающей промышленности, пищевых производствах где требуется производить очистку ножей от биологических и микробных загрязнений. В качестве обеззараживающей среды используется вода.
Стерилизатор изготовлен из нержавеющей стали высокого качества и состоит из следующих сборочных единиц:
Внутренняя ёмкость с вваренными коммуникационными штуцерами подачи воды и окончательного сброса, трубы перелива, штуцера крепления ТЭН с терморегулятором и штуцера защитной гильзы осевого термометра. Внутри расположены планки опорной плиты и сама плита с пазами для установки ножей и отверстиями под муссаты.
Внутренняя ёмкость с наружной стороны имеет слой фальголизированной теплоизоляции, предназначенной для предотвращения потери тепла и нагрева наружной стенки.
Штуцер подачи воды с ввёрнутым шаровым краном и переходником типа «Ерш» служит для заполнения внутренней ёмкости водой. Для подключения к системе централизованного водоснабжения необходимо использовать армированный ПВХ шланг или резиновый рукав ду-8-11 мм и обжать ленточными хомутами. Для заполнения водой ёмкости, открыть шаровой кран и дождаться заполнения до уровня переливной трубки (когда излишки воды пойдут через перелив).
Штуцер окончательного слива с расположенным на нем шаровым краном и переходником типа «Ёрш» предназначен для окончательного сброса воды при обслуживании стерилизатора.
На переходник необходимо одеть армированный ПВХ шланг или резиновый рукав ду-8-11 мм и обжать ленточными хомутами, другой конец шланга подключить к канализационной системе или свободно расположить в моечной раковине. Для сброса воды необходимо открыть шаровой кран, для визуального контроля удаления воды рекомендуется снять опорную плиту для ножей и муссатов.
Труба перелива имеет в нижней части резьбу, на которую навёрнут переходник типа «Ёрш». Перелив предназначен для удаления избытков воды при заполнении и тепловом расширении в следствии её нагрева при эксплуатации. Является ориентиром для поддержания необходимого уровня, Для подключения необходимо также использовать армированный ПВХ шланг или резиновый рукав, а для стяжке в точках подключений — ленточные хомуты.
В держатель ТЭН ввёрнут трубчатый нагревательный элемент с биметаллическим термостатом, для поддержания необходимого температурного режима.
В штуцер термометра ввёрнута защитная гильза термометра, с расположенном в ней осевым термометром. Предназначен для визуального контроля температуры при стерилизации.
Наружные стенки или кожух представляет из себя каркас, несущий основные нагрузки. Предназначен для защиты изделия от механически и термических воздействий, а также крепления к месту установки. В задней части расположен подвесной кронштейн и опорная скоба, для крепления на стену.
Технологический процесс:
Произвести монтаж стерилизатора на стену в предназначенном месте с помощью двух дюбелей и монтажных винтов не менее 8мм и длиной не менее 60мм за подвесной кронштейн. Подключить все описанные выше коммуникации. Обеспечить наличие розетки с заземляющим контактом на ток не менее 10А 220V с предохранительной крышкой.
Установить все комплектующие, открыть шаровой кран для заполнения емкости раствором или водой. После достижения необходимого уровня, закрыть кран подачи воды и удостоверится в отсутствии утечек жидкости через соединения.
Включить устройство в сеть электропитания. Контролировать температуру нагрева по термометру. При достижении температуры установить ножи и муссаты в пазы плиты для стерилизации согласно тех. процесса.
Температура поддерживается автоматически. Режим 87°С (+5). Регулировка и поддержание необходимой температуры осуществляется при помощи термостата, расположенного на корпусе ТЭН
